项目完成人：章佳莉、林泓生、钟秋添、蔡晋龙、曹伟、郭源山、林栢清

  数字化3D机柜可视化管理平台是响应当下机柜安全、绿色、节能、智能等运维管理要求，以最新的计算机3D图形技术开发，来构建机柜的环境和内部设备，并将各类子系统的运行数据全部纳入到可视化管理系统中，既能够实时、集中、直观地进行监控，也能够对运维数据进行多维度、可追溯的分析呈现，运维管理人员能够清晰直观的掌握机柜设备的运行状态，实现透明化与可视化的管理。

平台具备高可靠性、较好的易用性及多种扩展能力，将机柜及设备进行3D处理并纳入可视化管理，实现机柜统一信息化、智能化管理，为核心业务系统安全可靠运行提供基础保障信息。

1. 平台架构

　数字化3D机柜管理平台包含了环境可视化、资产可视化、容量可视化、网络可视化、消防可视化等五大功能模块。

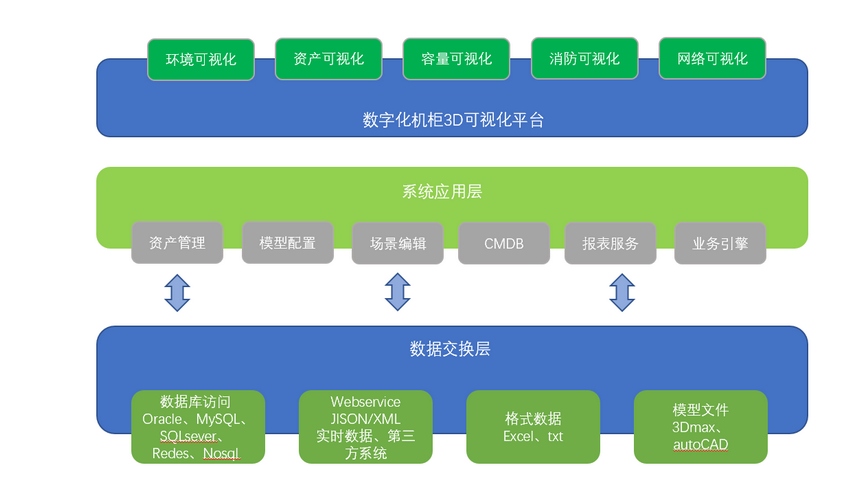

系统架构图如下所示：

1. 平台功能应用

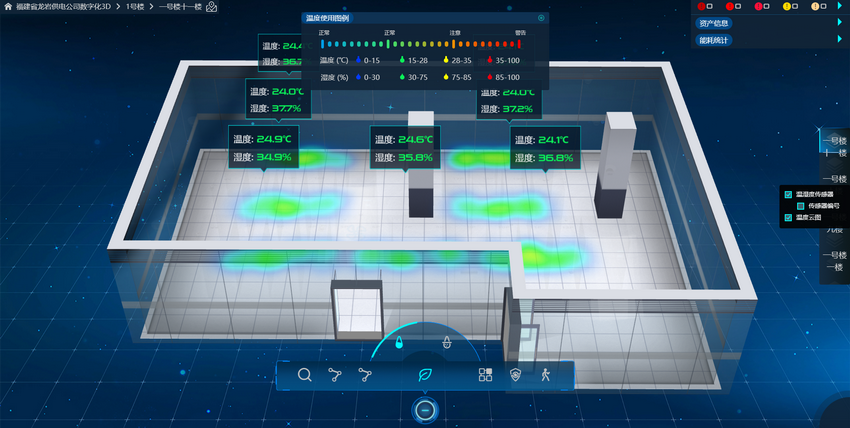

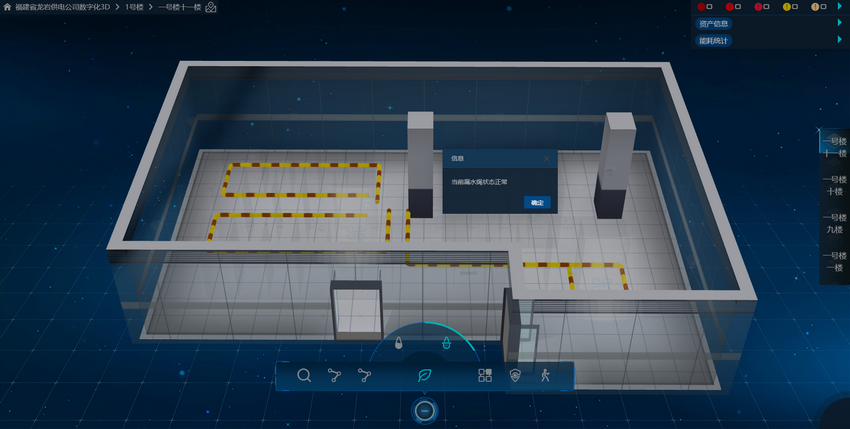

3.1环境可视化

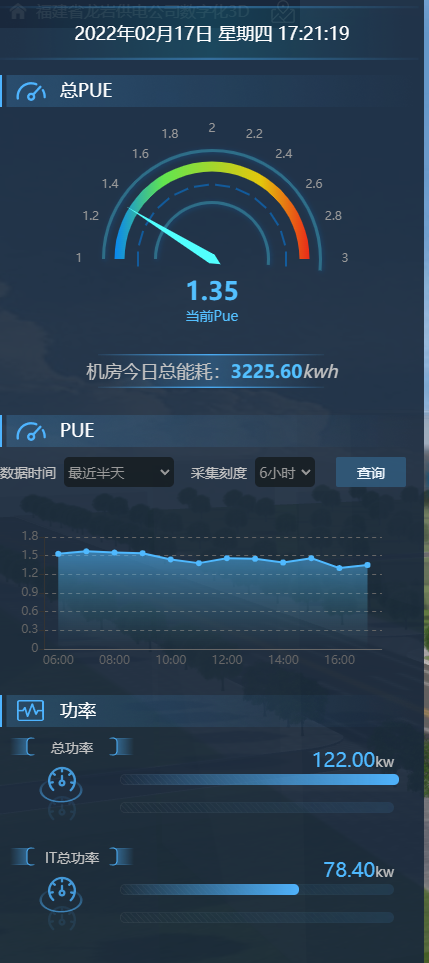

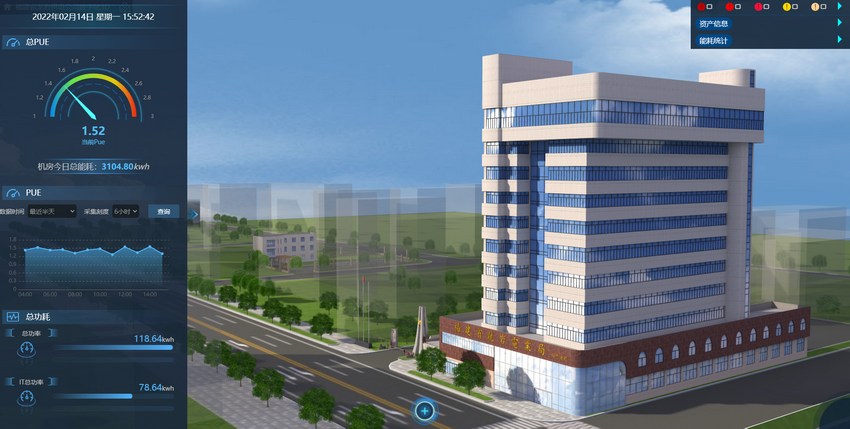

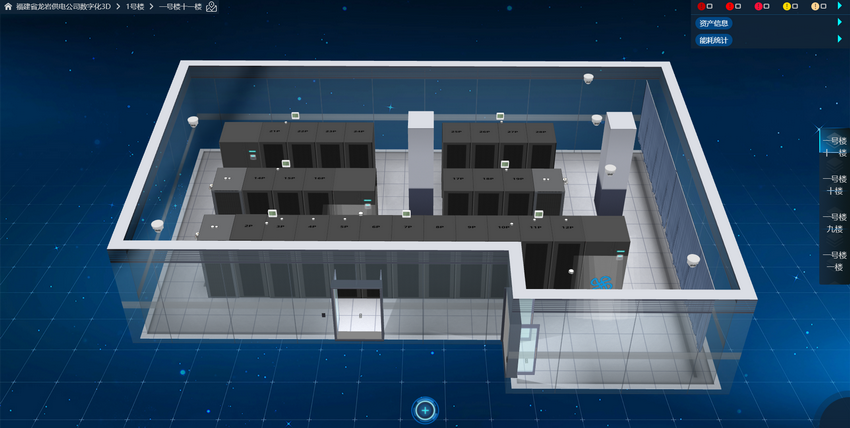

利用3D可视化技术提供机柜外观与内部结构环境的3D展示功能，包括温度、湿度、漏水、烟感、视频监控、配电柜、UPS等的实时数据，并将各类监控系统的告警汇总统一在可视化平台展示，支持智能化报表统计分析。

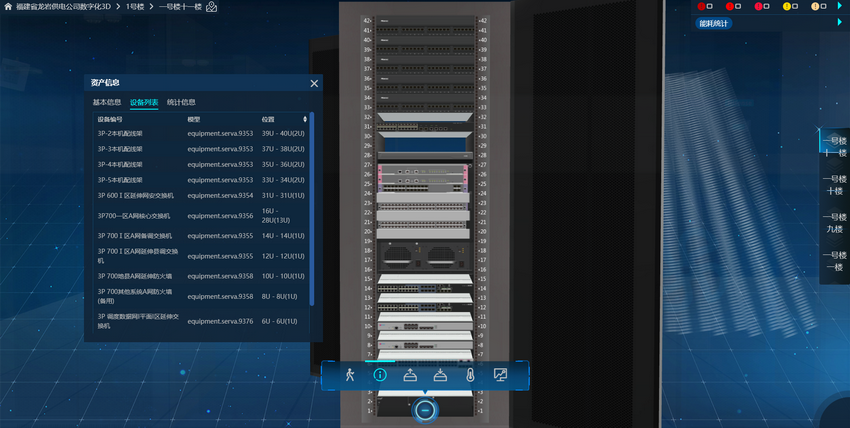

3.2资产可视化

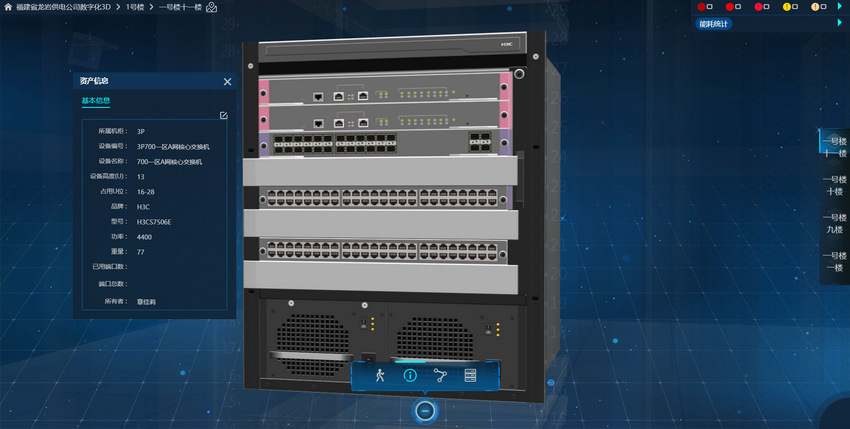

提供各类资产设备的3D虚拟仿真展示，对机柜的设备，如服务器、交换机、配线架进行到板卡、端口级别的可视化展示，实现对机柜内资产的精细化管理，支持资产的快速查询和高级搜索。

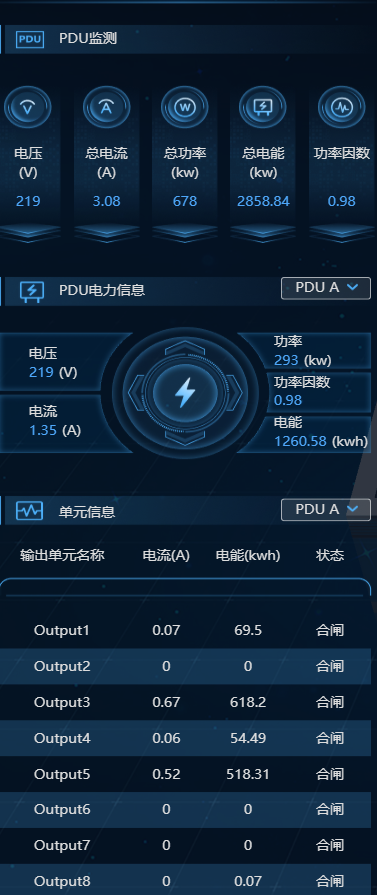

3.3容量可视化

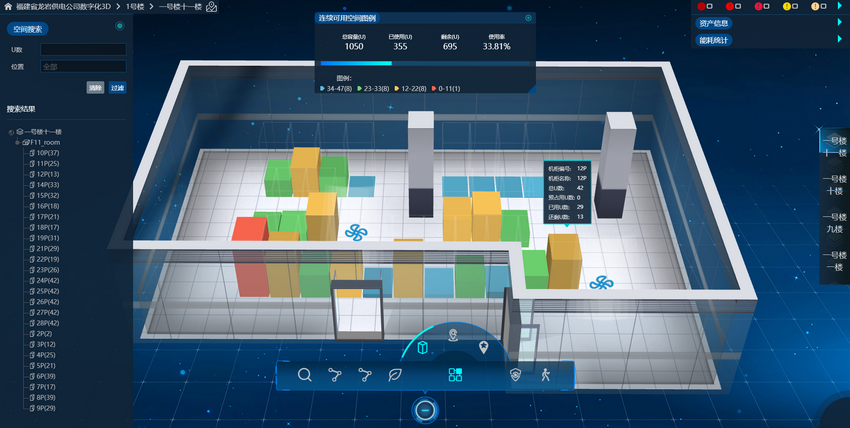

对机柜中的容量，如机位、U位、承重等进行可视化统计和展示，对已使用、未使用的容量资源进行标识，为设备上下架提供参考意见，提高机柜空间资源的利用率和规划能力，容量统计更加精准。

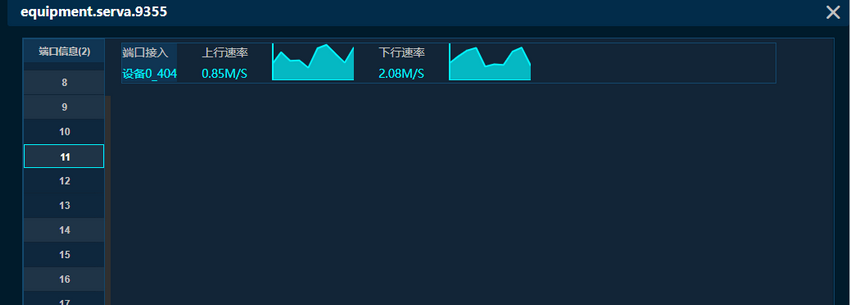

3.4网络可视化

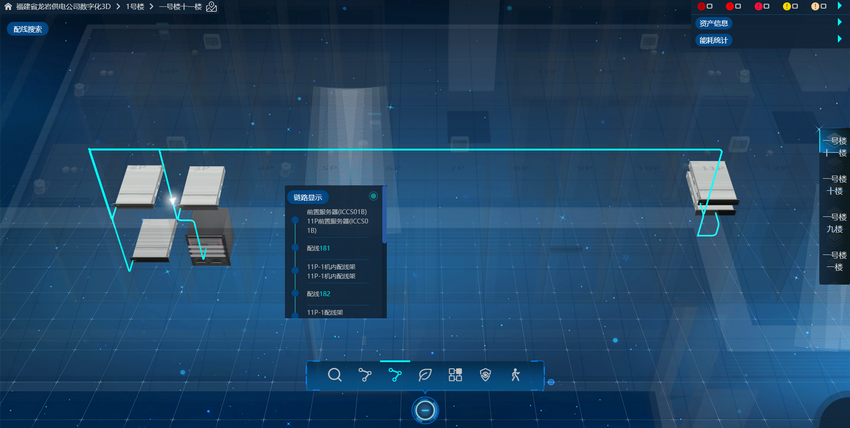

实现在3D场景中对机房内机柜间网络线路的展示，并提供多种查看方式，搜索和模糊查询网络设备、服务器等IT设备的物理或逻辑关联关系。

3.5消防可视化

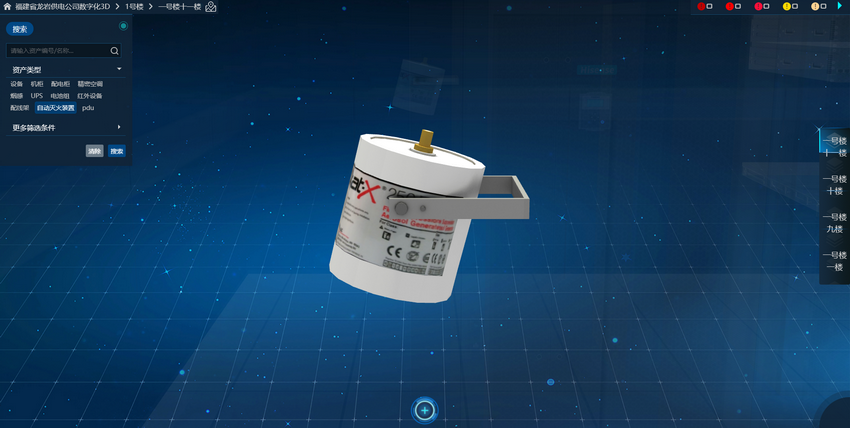

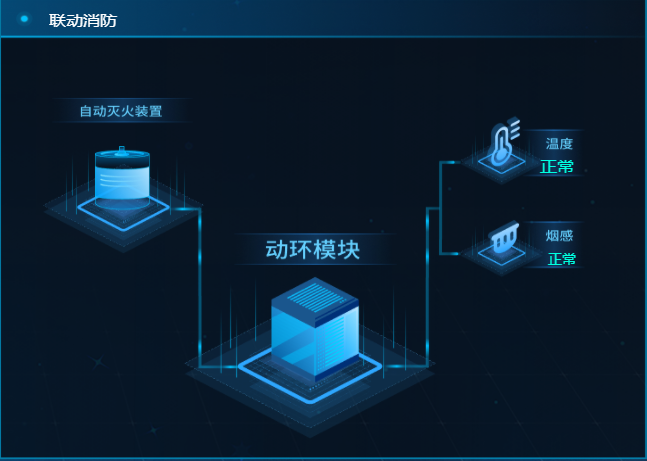

直观展示各个重要机柜及配电柜的消防告警情况及现状，并能够通过机柜内实时温度告警，检测到烟雾和起火温度达到阀值，或者依据自带温度传感器，二选一方式自动触发柜内自动灭火装置，达到对设备无损害、易维护、安全性高的效果。

三、实施成效

数字化3D机柜可视化管理平台部署后，实现机柜数字化管理，满足对现场监控、数据传输处理、运维管理以及绿色节能等要求，支持业内标准设备的多接入管理，具备良好的系统扩容和开放性，支持对碳排放等相关监测的接入及界面展示。

1.通过数据打通，实现对各类终端5700多个测点的标准化、统一接入，通过建设大量的边缘计算节点，实现资源共享、数据融通和边缘智能，大幅缩短日常巡检时间，提升巡检效率,并将产生的告警第一时间通过短信的形式告知值班人员，比原有的人工巡检发现告警大大减少了告警发现的时间，由半天巡检发现故障缩短到分钟级别，预估提升98%。在两个月内发现2起温湿度过高过低告警和1起漏水告警，避免了设备损害；

2.通过机柜内资产可视化建设，做到账实相符，精确定位资产信息，提升管理水平，提高机柜的管理效率，台账导出只需几秒即可；

3.通过可视化容量管理建设，实现空间、电力等容量信息的展示，为机柜容量提供上架及维护，为后续扩容、改造提供指导意见，使用有效率将提升30％；

4.通过网络可视化，实现各个设备端口占用情况展示，实时监测设备动态数据及告警信息，并实现设备之间连线管理，及时发现问题，处理网络故障从以前的平均45分钟缩短到10分钟内，提升了告警处理及时率，提高系统维护效率；

5.在机柜内部署机柜式消防设备设施，通过3D可视化展示，实时监测机柜内设备消防安全，灭火速度在柜内可以缩短到秒级，且保证对服务器设备的无损害，提高了系统的安全性及可靠性。

四、经济效益

数字化3D机柜可视化综合管理平台将机柜及设备进行3D处理并纳入可视化综合管理平台，实现机柜统一信息化、智能化管理，为核心业务系统安全可靠运行提供基础保障信息。

以龙岩供电公司为例，机房有28个机柜，机柜内共承载52台服务器、35台交换机、路由器、防火墙网络设备等，通过本项成果体系，提高维修效率，减少硬件成本，按平均每台服务器5万元、每台网络1万元计算，硬件总成本为5万元/台*52台+1万元/台*35台=295万元，按8%维护更换率，295*0.08＝23.6万，每年共节省硬件费用约23.6万元，按一省九地市建设，计算以上数量*10，全省每年大概可节省硬件费用236万元。

五、专利申报

1.2021229397880.0(一种带轻型自动灭火装置的电力机柜)-专利授权证书
